Линейка ПО для агрегации каналов связи

Назначение

Продукт объединяет несколько независимых IP-каналов подключения к сети интернет: проводные линии, беспроводные сотовые соединения (3G/4G/5G), Wi-Fi — в единый логический канал с суммарной пропускной способностью и устойчивостью к обрыву отдельных физических линий.

Принцип работы

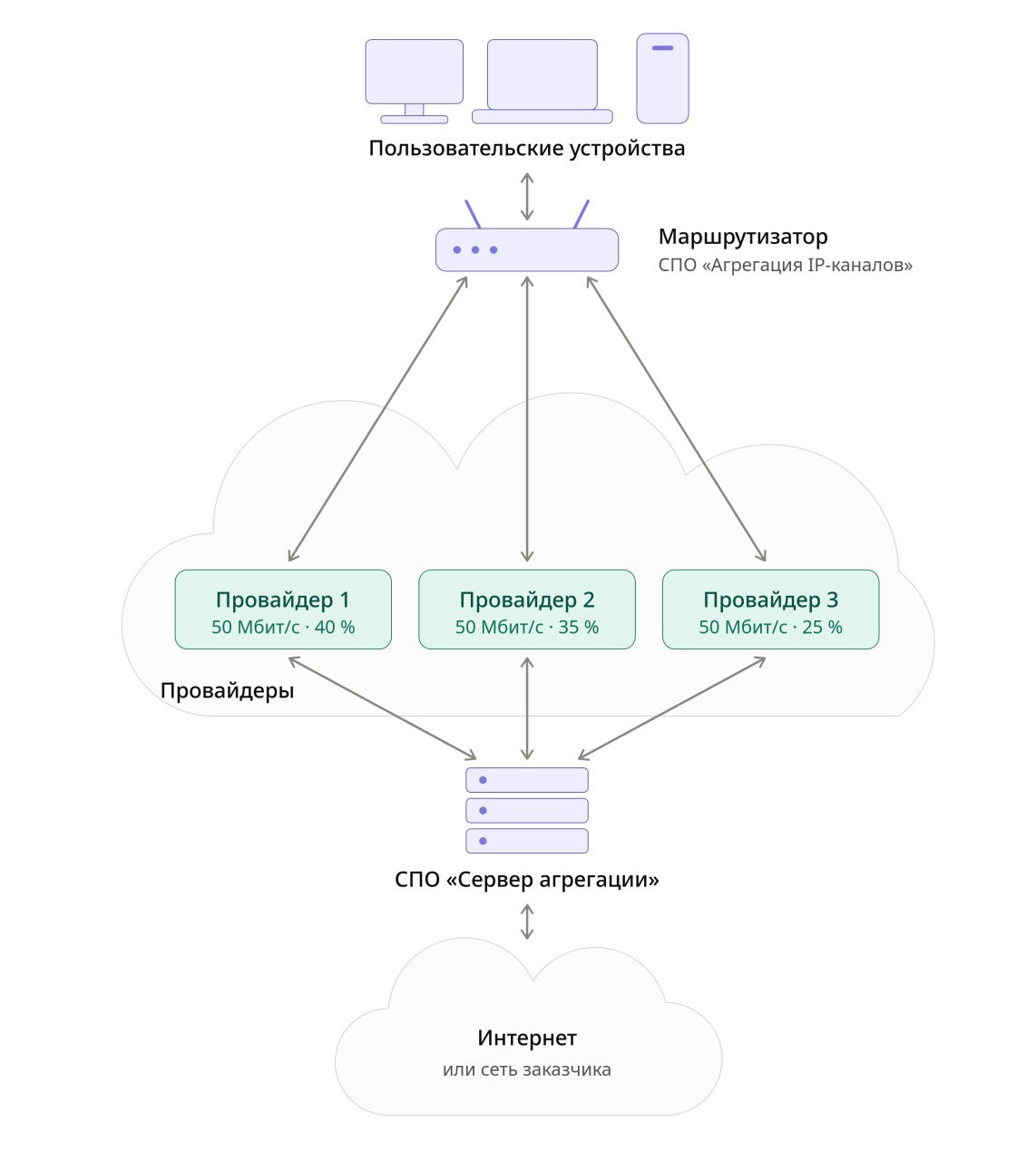

На клиентском устройстве поднимается логический туннельный интерфейс, через который перенаправляется весь исходящий трафик. Туннель терминируется на агрегирующем сервисе, откуда трафик перенаправляется в интернет или во внутреннюю сеть заказчика. Обратный трафик проходит тот же путь в обратную сторону.

Ключевая особенность архитектуры — распределение по каналам происходит на уровне отдельных IP-пакетов, а не сессий. Обе стороны туннеля непрерывно собирают метрики каждого канала (пропускная способность, задержка, объём переданных данных) и на их основе принимают решение, в каком процентном соотношении распределять пакеты. При деградации или потере одного физического канала туннель не перестраивается — трафик автоматически перенаправляется через оставшиеся активные каналы, что исключает даже кратковременные разрывы соединения.

Прирост скорости пропорционален сумме скоростей используемых каналов за вычетом накладных расходов на поддержание туннеля (в среднем 15–20 %): например, три канала по 50 Мбит/с в сумме дают около 120–130 Мбит/с полезной пропускной способности.

Архитектура развёртывания

• Клиентская часть разворачивается на встраиваемых Linux-платформах и рассчитана на работу на аппаратных платформах ARM, ARM64 и MIPS — то есть на типовых промышленных роутерах, шлюзах и IoT-устройствах с ограниченными вычислительными ресурсами.
• Серверная (агрегирующая) часть, напротив, спроектирована для эксплуатации в облачных средах: она разворачивается как кластер из нескольких равноправных узлов (нод), взаимодействующих между собой по защищённому бинарному протоколу поверх TLS. Такой кластер способен обслуживать одновременные подключения от большого числа клиентов и масштабируется горизонтально добавлением новых нод.

Типовые сценарии применения

• Промышленная телеметрия. Разрыв канала передачи показаний датчиков (давление, температура, вибрация) может быть ошибочно интерпретирован системой мониторинга как аварийный сигнал. Агрегация исключает интерпретацию временного обрыва физического канала как разрыва логического соединения.
• Финансовые транзакции. Для операций, чувствительных к разрыву TCP-сессии (эквайринг, авторизация платежей), агрегация гарантирует непрерывность соединения.
• Высокопроизводительные каналы связи. В компонентах инфраструктуры, в которых пропускная способность любого физического канала по отдельностии недостаточна для передачи необходиомго потока данных (доступ к высоконагруженным хранилищам, потоковое видео), агрегация позволяет распределить передаваемые данные между несколькими физическими каналами и тем самым объединить их пропускную способность.

Назначение

Там, где IP-инфраструктура (проводная или сотовая) недоступна или ненадёжна, применяется агрегация нескольких узкополосных радиоканалов LoRa-класса в единый логический канал — по тому же принципу пакетного бондинга, что и в IP-агрегаторе, но адаптированному под сильно ограниченную пропускную способность и специфику радиотракта.

Продукт исходно ориентирован на модуль радиомодемов собственной разработки, однако не привязан к нему архитектурно: за счёт слоя абстракции драйверов модемов ПО может быть адаптировано для работы с радиомодемами других производителей — для этого достаточно реализовать драйвер конкретного модема и описать его в конфигурации, не меняя код управляющего и маршрутизирующего слоя.

Программная архитектура

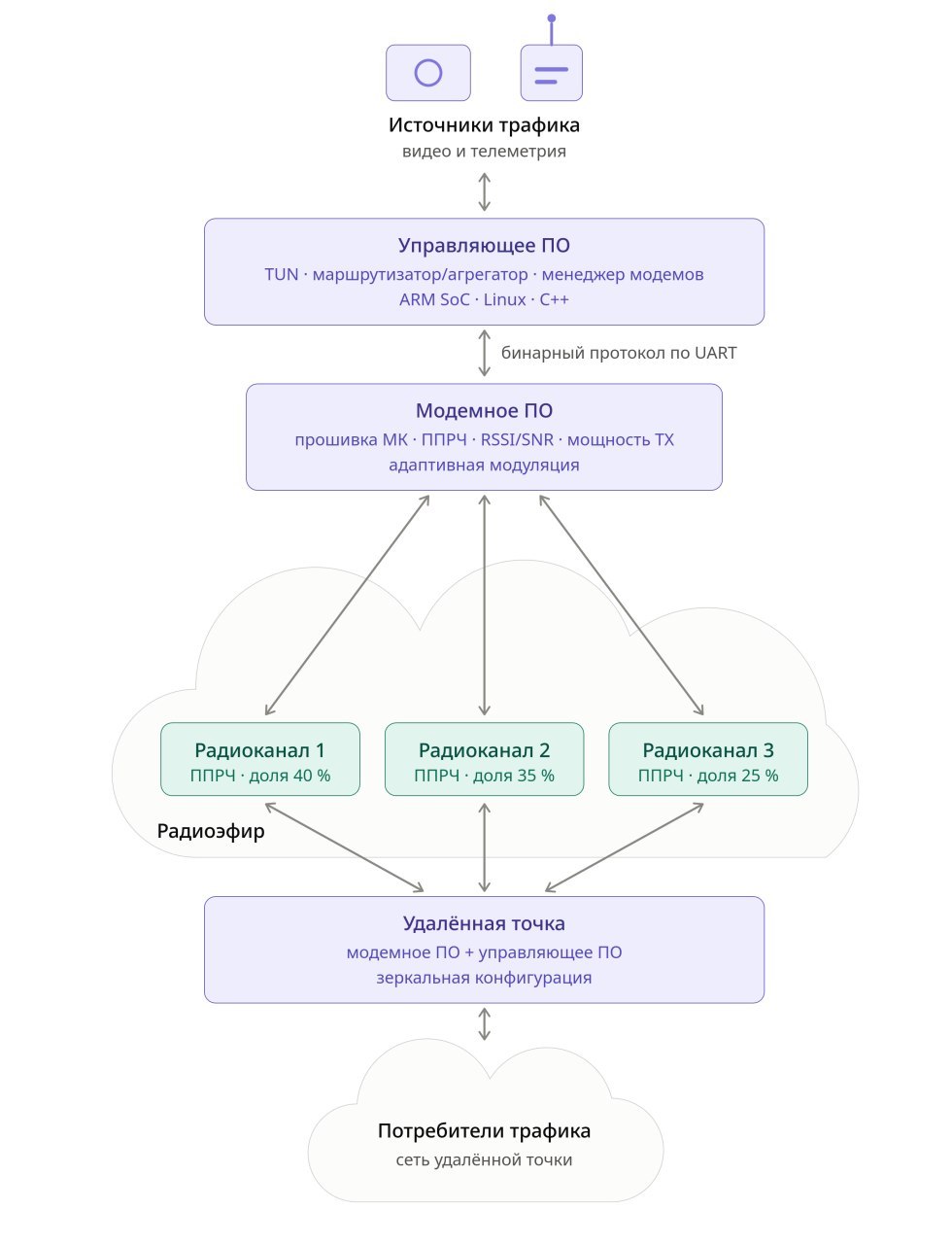

Программный стек делится на два уровня, взаимодействующих по структурированному бинарному протоколу поверх последовательного интерфейса:

• Управляющее ПО — работает на вычислительной платформе общего назначения под Linux (типовая целевая платформа — ARM SoC уровня Rockchip RK3588 или аналогичного класса), написано на C++. Основные компоненты:
  • виртуальный TUN-интерфейс — через который происходит получение и передача IP-трафика между приложением и пространством пользователя;
  • маршрутизатор/агрегатор — классификацию пакетов по правилам конфигурации, выбор канала для каждого пакета, фрагментацию крупных пакетов с параллельной передачей по нескольким каналам и последующей сборкой на приёмной стороне;
  • менеджер модемов — конфигурацию, мониторинг RSSI/SNR, управление мощностью передатчика и статусом каждого канала каждого модема.
• Модемное ПО — прошивка микроконтроллера радиомодуля (C/C++), отвечающая исключительно за канальный уровень: инициализацию радиочипов, организацию псевдослучайной перестройки рабочей частоты (ППРЧ/FHSS), синхронизацию таймеров передающей и приёмной стороны, оценку качества канала (RSSI/SNR) и адаптивное управление мощностью передатчика. В базовой поставке ПО работает с модулем радиомодемов собственной разработки, но за счёт абстракции драйвера модема может быть настроено для работы с радиомодемами других производителей.

Ключевые механизмы

• Переключение на уровне пакетов, а не сессий. При деградации или обрыве одного физического радиоканала логический туннель не перестраивается — трафик перенаправляется через оставшиеся активные каналы без пауз на повторную инициализацию.
• Адаптивное управление мощностью TX. По значениям RSSI/SNR, поступающим с обеих сторон канала, мощность передатчика автоматически снижается при избыточном запасе сигнала (экономия энергопотребления — критично для автономных устройств на батарейном питании) и повышается при приближении к порогу устойчивой связи.
• Оптимизация объёма трафика. Сжатие заголовков IP/UDP/RTP (по типу ROHC) для потокового трафика, упрощённое сжатие для телеметрии со статическим контекстом, упаковка мелких пакетов телеметрии в агрегированные фреймы перед передачей — всё это компенсирует ограниченную пропускную способность узкополосного радиотракта.
• Управление доступом к среде передачи данных. Координация моментов начала передачи между каналами, работающими в одном поддиапазоне, и оценка занятости эфира перед выходом в эфир снижают вероятность коллизий и взаимных помех между агрегируемыми радиоканалами.
• Адаптивная подстройка параметров модуляции. В зависимости от текущего качества канала (RSSI/SNR, частота ошибок) модемное ПО динамически изменяет параметры модуляции — скорость передачи, ширину полосы, схему кодирования — балансируя между дальностью связи и пропускной способностью конкретного канала.

Типовой сценарий

Продукт рассчитан на сценарии одновременной передачи разнородного трафика с разными требованиями — например, потокового видео и телеметрии — между двумя точками, соединёнными исключительно радиоканалом в условиях ограниченного частотного ресурса и возможных помех, без доступа к проводной или сотовой инфраструктуре.

Назначение

Третий продукт линейки решает задачу иного рода: не агрегацию нескольких каналов между двумя точками, а построение децентрализованной иерархической Mesh-сети, в которой каждый узел одновременно является и источником собственного трафика, и ретранслятором для соседей. Данное ПО является обязательным компонентом каждого сетевого узла — без него узел не может присоединиться к сети.

Программа решает следующие задачи:

• автоматическое конфигурирование узла при включении;
• обнаружение соседних узлов и оценка качества связи с ними;
• динамическая маршрутизация трафика в обход отказавших или перегруженных участков сети;
• обеспечение бесшовного восстановления связности сети при перемещении или выходе узлов из строя (самовосстановление).

Архитектурная концепция

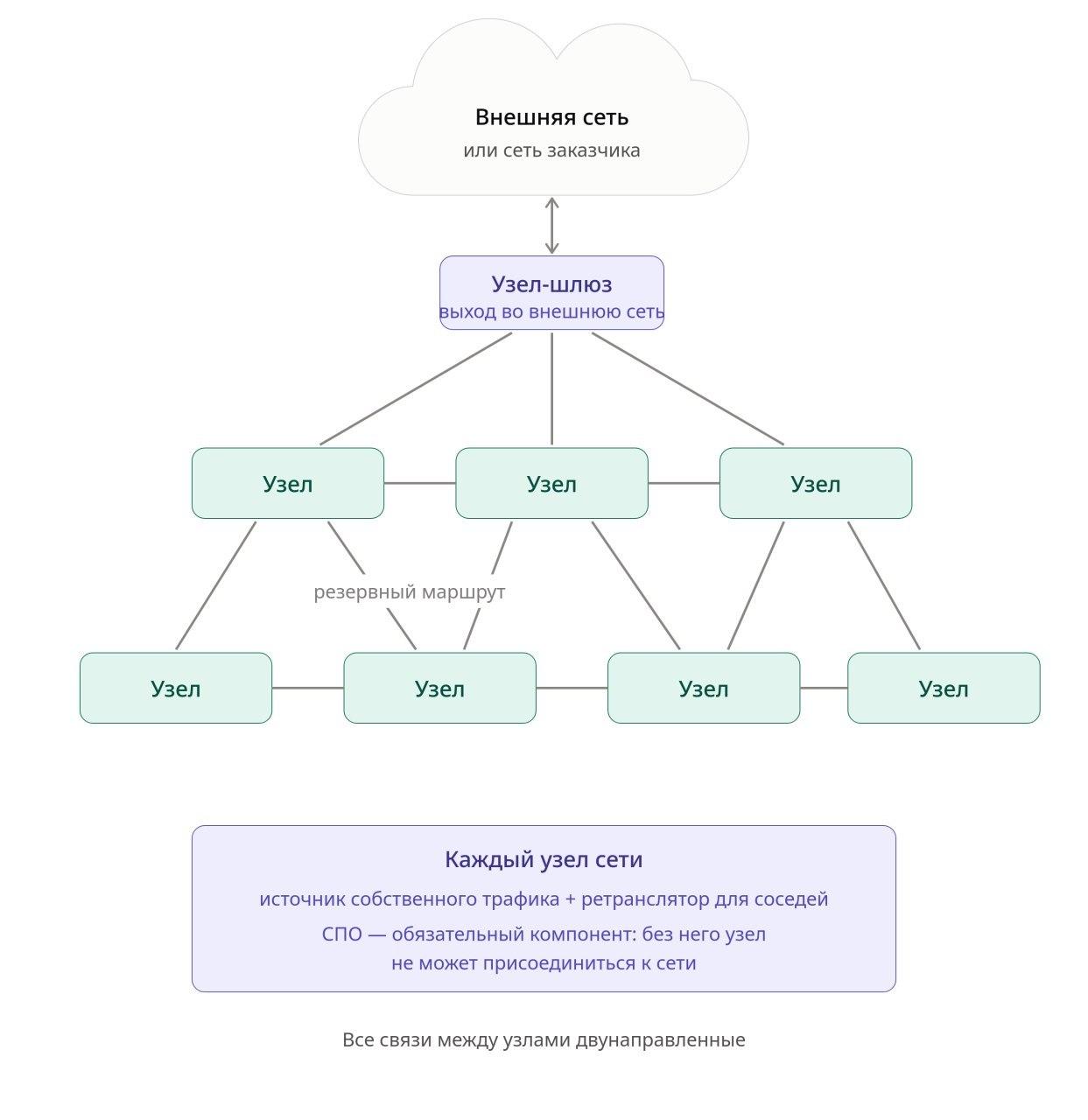

В основе — иерархическая ячеистая (mesh) топология поверх радиоканала: узлы не ограничены связью «точка-точка» с одним центральным устройством, а образуют многоскачковую (multi-hop) структуру, где пакет по мере необходимости передаётся через один или несколько промежуточных узлов, прежде чем достигнет адресата.

• Каждый узел одновременно поддерживает связь с несколькими соседями и участвует в пересылке чужого трафика, что обеспечивает избыточность маршрутов и устойчивость сети к выходу из строя отдельных узлов.
• Иерархия строится динамически: узел выбирает соседа для восходящей связи, ориентируясь на качество сигнала и текущую загруженность кандидата, что распределяет нагрузку по ретрансляции между узлами одного уровня иерархии.
• Каждый узел хранит таблицу маршрутизации для своего сегмента сети, что позволяет пересылать пакет по кратчайшему доступному пути без централизованного контроллера маршрутизации.

Построение и самовосстановление сети

Сеть строится и поддерживается автономно, без ручного администрирования:

• Автоматическое конфигурирование. При включении узел без какого-либо участия оператора определяет своё место в иерархии, обмениваясь служебными маячками с окружением.
• Обнаружение соседей и оценка качества связи. Узлы периодически обмениваются служебными кадрами, по которым строится и обновляется список доступных соседей с текущим уровнем сигнала и качеством канала до каждого из них.
• Динамическая маршрутизация. При деградации или перегрузке участка сети трафик автоматически перенаправляется в обход проблемного узла по альтернативному доступному маршруту.
• Самовосстановление. При выходе узла из строя или его физическом перемещении соседние узлы обнаруживают потерю связи и автоматически переподключаются к другим доступным узлам, восстанавливая связность сети без разрыва работы остальных её участков.
• Управление потоком. Восходящая передача данных регулируется механизмом «окна приёма»: узел обязан запросить квоту у соседа перед передачей, что исключает переполнение буферов при пиковой нагрузке на отдельных участках сети.
• Групповая и широковещательная рассылка поддерживаются на mesh-уровне без необходимости в централизованном сервере рассылки: пакет распространяется по сети от узла к узлу с однократной ретрансляцией на каждом участке.

Место в линейке

«Модуль Самоорганизующейся Маршрутизации» решает задачу связности там, где расстояние или препятствия делают связь «точка-точка» с одним устройством невозможной, а разворачивать проводную или сотовую инфраструктуру нецелесообразно. Узлы, объединённые в Mesh-сеть с помощью этого модуля, могут выступать одной из точек подключения для «Агрегатора IP-каналов», а отдельные участки сети — использовать выделенные радиоканалы «Агрегатора радиоканалов» там, где требуется гарантированная полоса для конкретного типа трафика. Таким образом три продукта линейки закрывают три разных слоя задачи обеспечения связи: агрегацию каналов общего назначения, агрегацию узкополосных выделенных радиолиний и обеспечение связности через самоорганизующуюся радиосеть.
